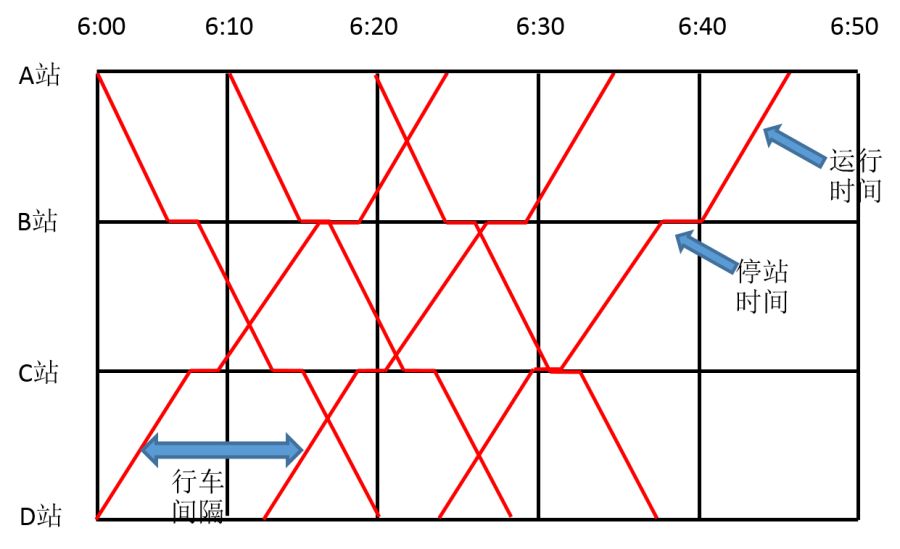

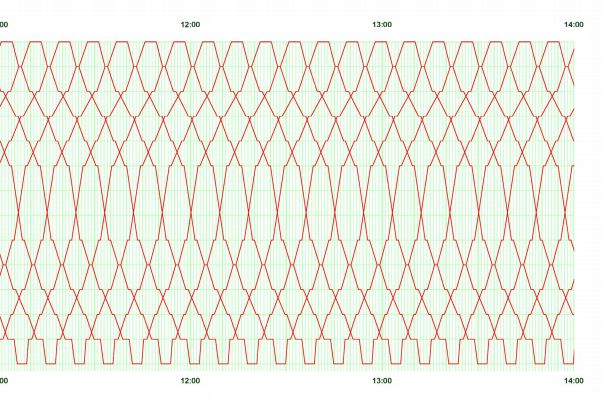

上图中每一条线都是一趟列车，横轴是地铁车站，纵轴是时间，每一条线反映了一趟列车在不同时刻所处的相对位置，也称为运行线。
列车运行图是列车运行时间与空间关系的图解，它规定了列车在车站出发、到达、通过、停站等各种时刻，是指导整个地铁系统运转起来的技术文件。而我们大家平时所熟悉的运营时刻表就是根据列车运行图进行制作的。
列车运行图关键要素的确定
列车运行图的编制其实是将一系列编图相关要素和数据图形化，后期再把列车运行图表格化就得到了运营时刻表。它主要包含以下几个关键要素：区间运行时分、停站时分、首末班车时间、
下面重点来了，这些关键要素是如何确定的呢？
首末班车时间确定：
为了给乘客提供安全、舒适的运输服务，在运营结束后我们需要对设备、车辆等进行

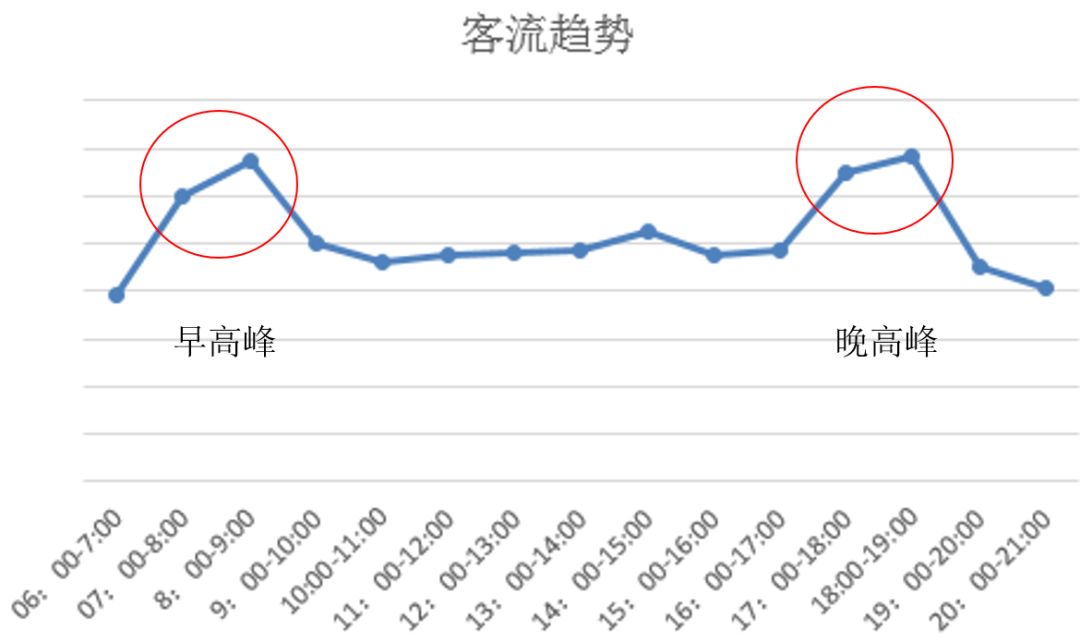

高峰时间段：
高峰时间的设置是以客流量的变化为

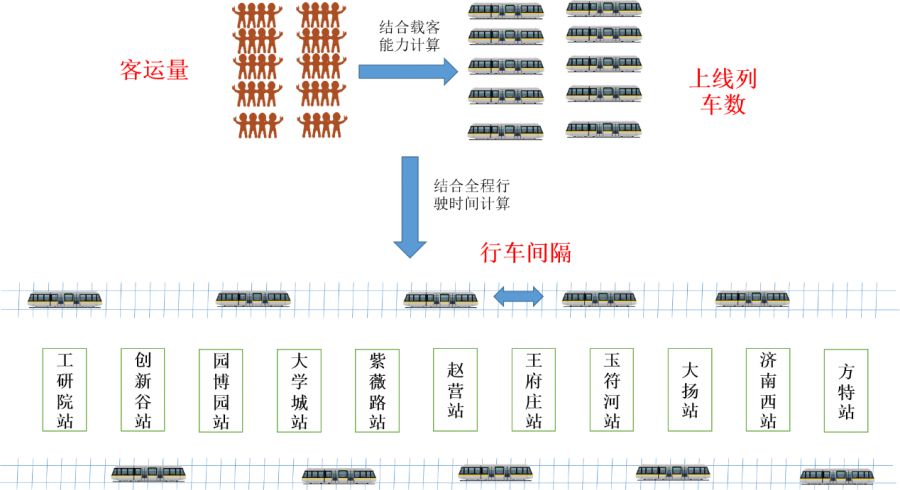

列车运行间隔及上线列车数：
为了更好
列车运行图的编制和发布
各项列车运行图的要素确定完后，编图人员会采用专业的编图系统进行运行图的编制工作，编制完成后还要经过各个相关专业和部门的评审，保证编制的列车运行图更好的符合乘客的实际需求和运营组织需要。
