地铁电客车定修、架修、大修的这些事

发布时间:2022-02-11分类:轨道交通人物来源:RT轨道交通
【轨道交通网-RTAI 智慧城轨网-城市轨道交通门户网站讯】

运营满3年或运营里程达30万公里时,需定修;

运营满6年或运营里程达60万公里时,需架修;

运营满12年或运营里程120万公里时,需大修。


一辆车的定修一般要进行20天,架修大约3个月,大修至少要花4个月。

定修需要清理牵引电机也就是地铁的车轮,要把车下的箱体打开,检查制动系统、蓄电池、牵引系统、车内空调系统、乘客信息系统、列车监控系统等。

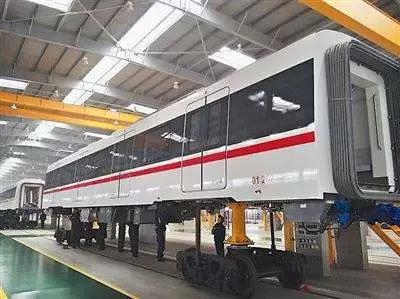

架修就像“做手术”。“底盘”被拆下,车厢一节节分解开,车门被卸下,车体架在维修车间的轨道上。把能拆的东西拆下来之后,对超过使用年限或者有问题的零部件进行更换,而车钩和转向架还要送到厂家检修。

大修则是更为彻底的“手术”,座椅、墙板、车窗、前挡风玻璃都要被拆下来,大修后的列车需达到新造车的使用标准。

什么是地铁架修?

地铁车辆修,言简意赅地说,就是给地铁做手术,一般地铁运营5年或者一定公里数后对地铁车辆进行的检查和维修。


标准说法是:地铁车辆修是指地铁车辆运行公里数或运行时间达到规定数值时,对车辆重要部件进行分解、清洁、检查、探伤、修理,并对车辆进行全面检测、调试及试验,以恢复车辆综合性能,达到规程要求和质量验收标准的维修。

因此根据维修手册,一般地铁车辆在运行5年或者运营里程达到60万公里左右时对车辆进行修;在运行12年或者运行里程达到120万公里左右需进行大修。

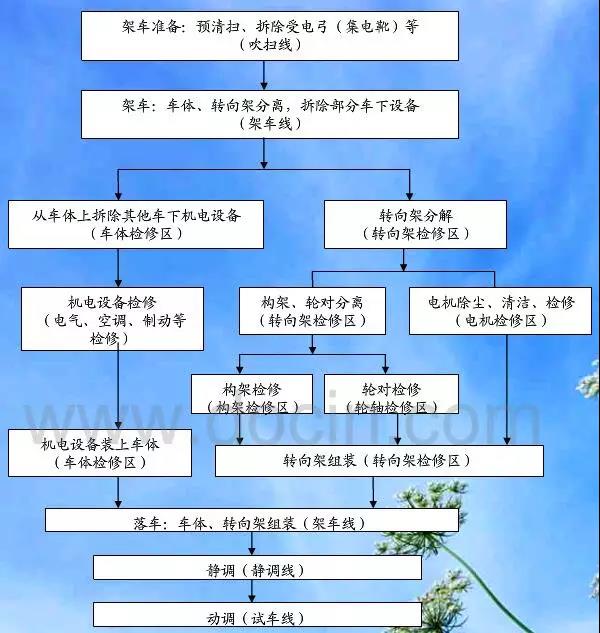

地铁架修常规流程

架修主要作业内容

地铁架修,就是要把地铁开进厂房,把它地铁车辆“大卸八块”,并对每一个重要系统和部件进行检查维修。对地铁车辆的重要部件,特别是转向架及轮对、电机、空调机组、制动系统等进行分解、清洗、检查、探伤、修理,更换报废零部件;对电子部件进行清洗测试测试;对蓄电池进行清洗及充放电作业;对车辆各系统进行全面检测、调试及试验等。


地铁车辆架修库房检修功能分区

地铁车辆开进厂房后,就要进行具体的维修啦。由于地铁是由众多系统集合而成的装备,所以在进行架修的时候,自然要将整车拆卸,把拆除下来的各个系统和重要部件分门别类进行架修作业。


根据地铁车辆架修工艺流程,架修库房按照各部件的检修分为架车区、转向架检修区、轮轴检修区、空调检修区、制动检修区、受电弓集电靴检修区和钩缓检修区等。

1.架车区

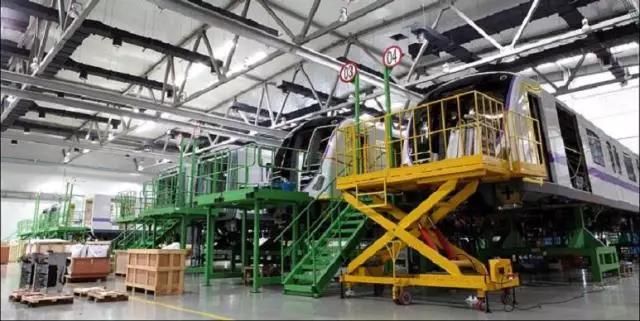

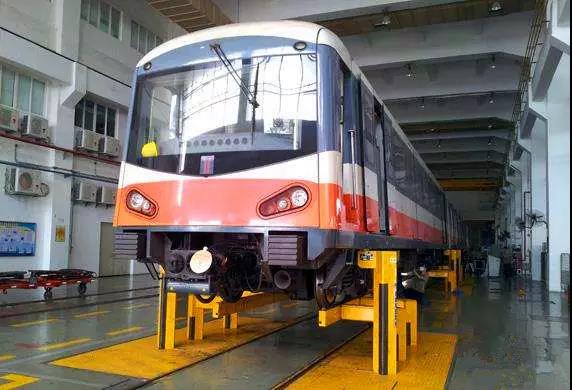

架车区是整车拆解和组装的场地,车辆进入架车区后,利用固定式架车机进行车体、转向架分离、拆除部分车下设备;车辆各部件检修完成之后也需要送到架车区,通过固定式架车机进行组装。


2.转向架检修区

转向架检修区对转向架各部件进行检修;对转向架的全部焊缝进行探伤、检测。


配置设备:转向架检测靠模、转向架翻转机、转向架清洗间、转向架零部件清洗机,并利用地沟分解、组装转向架。


转向架检修区还可完成构架补焊和修理、转向架静载试验等,该工区需设工艺股道供待修及修竣转向架存放。

3.轮轴检修区

轮轴检修区可完成车轮和牵引齿轮的拆装、轮对整体探伤(包括车轮、车轴和牵引齿轮)。

配置设备:轮对超声波探伤机、轮对动平衡试验机、立式数控车床(轮饼镗孔)、轮对压装、拆解机(可压装制动盘)、电热炉、车轮车床、轮对试验台、轴箱加热器、轴箱清洗机、轴承检测设备。

4.电机检修区

电机检修区是电机分解、检测、清洗和组装的场地。


配置设备:电机拆装设备、带除尘的空气过滤器(电机清扫装置)、电机加热炉、电机零部件清洗设备、相关检测仪器仪表、电机试验装置、牵引电机空转试验台等,以及必要的起重运输设备,其中电机试验间与其电源应毗邻设置,并采取有效的隔噪、隔声措施。

5.车体检修区

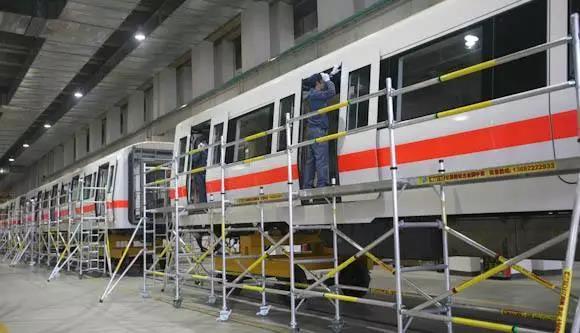

车体检修区主要对车门进行修理。

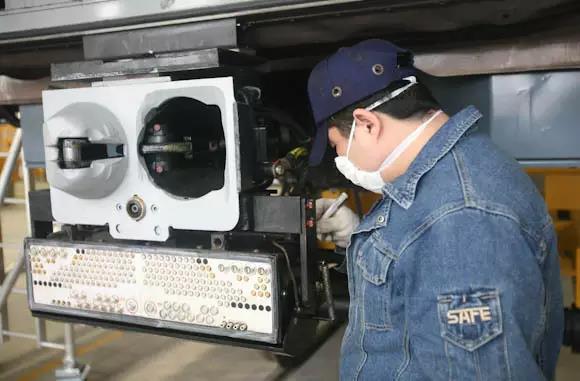

工人师傅在检修车身链接部件

配置设备:扭力扳手、打磨机等设备。

车体油漆车考虑单独的喷漆库,不在车体检修区进行。

6.电气检修区

电气检修区承担逆变器、高速断路器等电器设备的检修和试验。

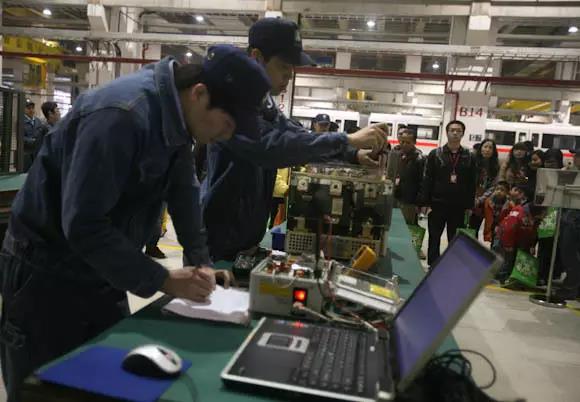

地铁维修师傅在检修地铁最重要的核心部件逆变器

配置设备:逆变器试验台、电器综合试验台、高速断路器实验装置等。

7.空调检修区

空调检修区设空调试验间和空调清洗间,并考虑立体式空调存放架。

8.制动/空压机检修区

制动部件检修实行零部件更换

配置设备:BCU模块制动试验台、制动试验台、干燥机试验台、空压机试验台等设备。

9.受电弓(集电靴)检修区

受电弓(集电靴)修理、受电弓(集电靴)特性试验。

10.钩缓检修

钩缓检修区主要对车钩、缓冲器进行检测、检修和试验。

配置设备:车钩分解平台、车钩检测仪、压力试验机、车钩连挂试验台等设备。

地铁车辆架修关系到地铁运行的健康,更关系到一个城市的交通发展和成千上万人的出行安全。不同城市的地铁车辆在进行架修作业时,应结合实际,根据地域差别、作业习惯和运营部门要求等因素综合考虑。
